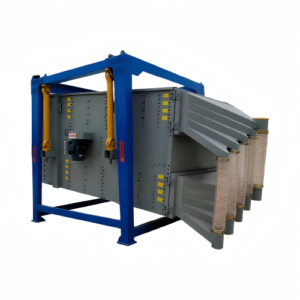

Un crible giratoire carré est une machine de criblage à haut rendement, conçue pour le criblage fin et la classification précise des poudres et des matériaux granulaires.
Il utilise un mouvement giratoire contrôlé pour faire circuler le matériau sur la surface du tamis, offrant ainsi un long parcours de tamisage et une grande efficacité de tamisage.
Par rapport aux cribles vibrants classiques, le crible giratoire carré offre une surface de criblage effective plus grande et un mouvement de criblage relativement doux.
Il est particulièrement adapté aux applications nécessitant une grande précision de criblage, une capacité de traitement élevée et un tri en plusieurs tailles.
Comment fonctionne un crible giratoire carré ?
Un crible giratoire carré utilise un système d'entraînement pour générer un mouvement giratoire horizontal contrôlé. Une fois entré dans la chambre de criblage, le matériau est réparti uniformément sur la surface du crible et se déplace progressivement vers l'extrémité de décharge.
Au cours de ce processus, les particules plus petites que les mailles du tamis passent à travers celui-ci, tandis que les particules plus grosses restent à la surface du tamis et continuent à se diriger vers la sortie correspondante.
Le processus de sélection de base se déroule comme suit :
Alimentation → Répartition du matériau → Criblage giratoire → Classification granulométrique → Déchargement
La longueur du parcours de criblage permet au matériau de rester plus longtemps à la surface du tamis, ce qui augmente les chances que les particules fines passent à travers le tamis.
Principaux composants d'un crible gyratoire carré
Boîte d'affichage
La caisse de criblage carrée offre une grande surface de criblage et peut accueillir plusieurs grilles de criblage. Ses dimensions peuvent être adaptées en fonction de la capacité requise et des conditions d’installation.
Screen Media
Le matériau du tamis détermine la taille des mailles et peut être choisi en fonction des caractéristiques du matériau et des exigences de tamisage.
Parmi les options courantes, on trouve :
Grille en fil d'acier inoxydable- Grille en fil d'acier au carbone
- Panneaux d'écran en polyuréthane
- Autres supports d'impression sur mesure
Système d'entraînement
Le système d'entraînement génère le mouvement giratoire nécessaire pour déplacer et séparer le matériau.
Plateaux de criblage
Il est possible d'installer plusieurs étages afin de séparer le matériau en plusieurs fractions granulométriques au cours d'un seul processus de criblage.
Système de soutien et de tension
La structure porteuse et le système de tension du tamis contribuent à garantir un fonctionnement stable et assurent une tension adéquate du tissu de tamisage.
Quels matériaux un crible giratoire carré peut-il traiter ?
Les cribles giratoires carrés conviennent à une large gamme de poudres et de matériaux granulaires en vrac, notamment :
- Silice
- Poudres minérales
- Matériaux chimiques
- Engrais
- Matériaux céramiques
- Ingrédients alimentaires
- Granulés de plastique
- Granulats fins
- Autres matières en vrac sèches
La configuration de l'équipement doit être choisie en fonction de la granulométrie, de la teneur en humidité, de la densité et de la fluidité du matériau, ainsi que de la précision de criblage requise.
Applications des cribles giratoires carrés
Criblage fin
Grâce à son mouvement giratoire contrôlé et à sa grande surface de criblage, cet équipement est particulièrement adapté aux applications de criblage fin.
Classification granulométrique
Les systèmes à plusieurs étages permettent de séparer les matériaux en plusieurs fractions granulométriques simultanément.
Élimination des impuretés
Ce tamis permet d'éliminer les particules trop grosses et les corps étrangers indésirables présents dans les produits en poudre et granulés.
Triage à haut débit
Grâce à leur grande surface de criblage effective, les cribles giratoires carrés conviennent aux applications nécessitant un débit plus élevé sans compromettre la précision du criblage.
Avantages des cribles giratoires carrés
Haute efficacité de tri
La grande surface de criblage et le long parcours du matériau améliorent l'efficacité du criblage des matériaux fins et granulaires.
Haute précision de dépistage
Le mouvement giratoire contrôlé assure un contact répété entre le matériau et les éléments de tamisage, ce qui améliore la séparation des particules.
Grande surface de criblage effective
La configuration carrée permet d'exploiter efficacement la surface de criblage disponible et offre une grande capacité sur une empreinte au sol relativement compacte.
Classification à plusieurs niveaux
Il est possible de configurer plusieurs plateaux de tamisage afin de produire simultanément plusieurs fractions granulométriques.
Manutention en douceur
Le mouvement de criblage relativement doux permet de réduire les chocs excessifs sur le matériau et les éléments de criblage.
Conception sur mesure
La machine peut être personnalisée en fonction de dimensions du tamis, nombre de étages, maillage du tamis, capacité de traitement, caractéristiques des matériaux et exigences d'installation.
Comment choisir un crible gyratoire à mailles carrées
Plusieurs facteurs doivent être pris en compte lors du choix d'un crible giratoire carré :
- Caractéristiques des matériaux
Tenez compte de la taille des particules, de leur densité, de leur teneur en humidité, de leur fluidité, de leur abrasivité et de leur forme. - Taille de tamisage requise
La taille des mailles du tamis doit être choisie en fonction de la granulométrie souhaitée du produit. - Capacité de traitement
Le débit requis détermine les dimensions et la configuration appropriées du tamis. - Nombre de fractions de produit
Il est possible d'utiliser plusieurs plateaux lorsque plusieurs fractions granulométriques sont nécessaires. - Screen Media
Il est possible de choisir différents matériaux de maille et différentes tailles de mailles en fonction de l'application. - Conditions d'installation
Les dimensions globales, les entrées, les sorties et la structure de support peuvent être personnalisées pour s'adapter à la chaîne de production existante.
Solutions sur mesure de criblage giratoire à mailles carrées
Nos cribles giratoires carrés peuvent être personnalisés en fonction des caractéristiques du matériau, de la granulométrie d'alimentation, de la taille de tamisage requise, de la capacité de traitement, du nombre d'étages de tamisage, des éléments de tamisage et des conditions d'installation.
Un processus type peut être configuré comme suit :
Alimentation → Criblage giratoire → Criblage fin → Classification par taille → Récupération
Pour les applications impliquant de la silice, des poudres minérales, des produits chimiques, des engrais, des céramiques et d’autres matériaux en vrac à grains fins, la configuration du tamis peut être personnalisée afin de répondre à des exigences de production spécifiques.
